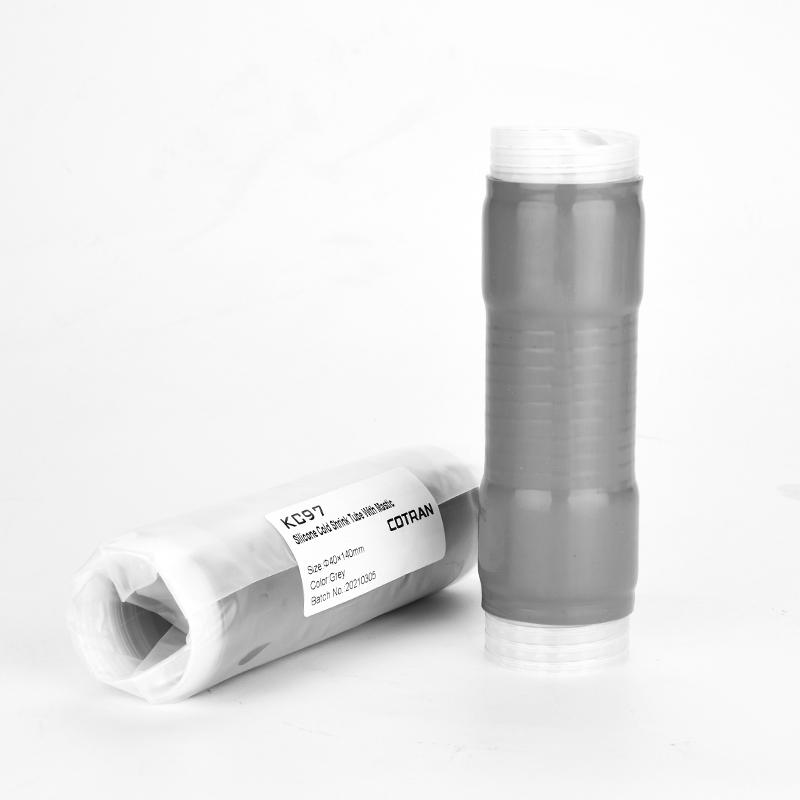

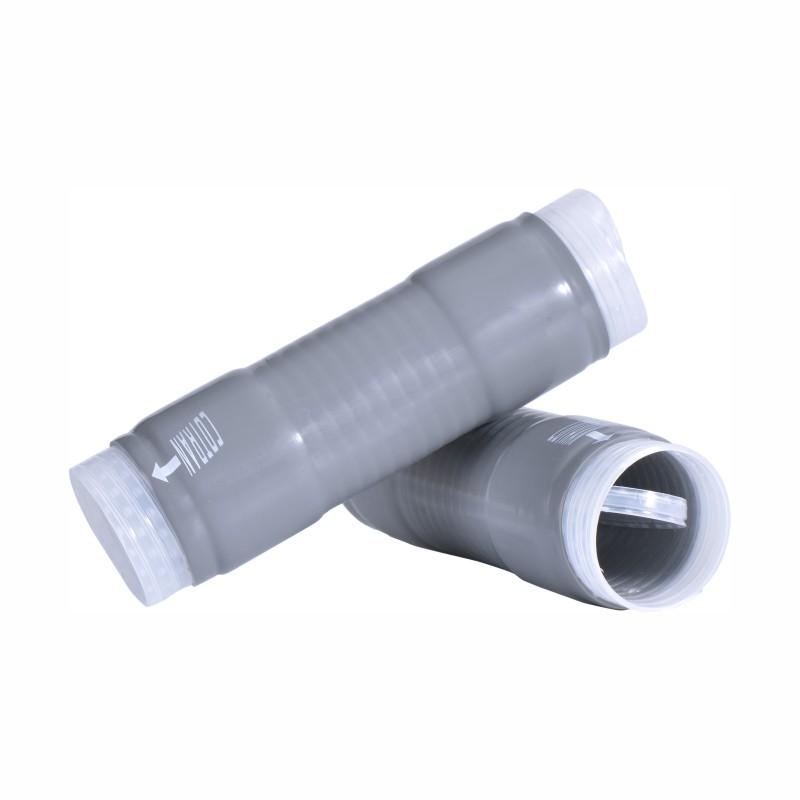

Tubo de encogimiento frío de silicona con masilla KC97
◆ La estructura del tubo de goma de silicona de alta elástica con masilla incorporada, diseño de capas duales puede traer doble garantía de
◆ Aparato de intemperie Protección;
◆ IPX8 Clase, estable y larga vida Durante Operación;
◆ Fácil de instalar, solo tres pasos (cubrir, tirar y aprenciar);
◆ Instalación rápida, solo 15-30 segundos necesarios para sellar una conexión
◆ Sin limitación de espacio libre, especialmente diseño para espacios estrechos, conectores de alta densidad, equipos montados, como escenario de 3G y; 4g Sitio de combinación, Multi-band Antena), también conveniente para desplegar en la torre alta, montada en la pared, Montado en poste condición, etc.,
◆ Fácil de desinstalar, solo necesita un cuchillo para cortar el tubo abierto y sin masilla pegajosa
◆ Ninguna habilidad requerida por los ingenieros, la calidad uniforme después de la instalación, el estable y el buen sellado y la resistencia a la intemperie rendimiento;
◆ Mucho costo de tiempo, y costo de mano de obra Ahorro;
◆ Perfecto SWR desempeño aprobado por Telecom Operadores;
◆ Buena capacidad de funcionamiento bajo condiciones frías y calientes extremas, Highland, niebla de sal Situación, tiempo medio viento y anti-UV, anti-ozono;
◆ Ampliamente desplegado para proyectos de telecomunicaciones donde sea en China doméstico y ultramar;
Introducción de producto

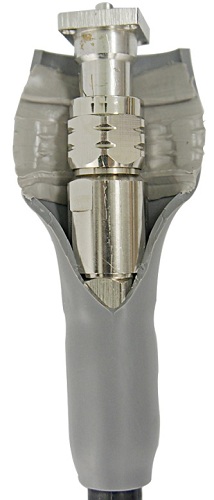

KC97 El tubo de encogimiento en frío está diseñado para la protección contra la intemperie en las conexiones entre el cable del puente y el conector (7 / 16 DIN, N tipo o 4.3-10) de equipos inalámbricos, como RRU, antena y microondas. Comparando con la protección de sellado de cinta, KC97 Encogimiento en frío Tube’s La instalación es mucho más corta (15-30 segundos), instalación conveniente, apariencia uniforme para aceptación.
Aplicaciones
1. Ampliamente utilizado en la estación base de comunicación, cable coaxial, juntas tipo N y 1 / 2 Jersey, Conector DIN y 1 / 2 Conector de puente de sellado impermeable
2. impermeable y a prueba de humedad Sellado de juntas de cable de TV
3. El cable de conexión de sellado aislante y el cable.
4. La protección de sellado aislante de otros tipos de conexiones.
Articulo | parámetro y resultado | método de prueba | |
Impermeable | clase | Pase, IPX8 | IEC 60529: 1989 + A1: 1999 + A2: 2013; Profundidad de 1 metro en agua, Duración: 4 horas |
Propiedades físicas y mecánicas. | Dureza de la orilla | A / 41 / 1 | ASTM D2240-15 |
Fuerza de Tensión | 9.42 MPa | ASTM D412-15AMETHOD a | |
alargamiento | 960% | ASTM D412-15AMETHOD a | |
resistencia al desgarre | 41.6 Kn / m | ASTM D624-00 (2012) | |
Prueba de masilla excesiva | aprobar No hay masilla excesiva | Saque el tubo de soporte, y coloque la muestra a temperatura ambiente horizontalmente, después de 72h, inspeccione si El exceso de masilla o no. | |
prueba de adhesión | aprobar La masilla incorporada estaba todo unida en la pared interior de la muestra. | Use un cuchillo afilado para cortar la muestra, luego inspeccione si La masilla unida en la pared interior de muestras o no. | |
Temperatura de la fragilidad por impacto. | aprobar | ASTM D746-14, -60 ℃ | |
prueba de caída | aprobar Sin daños, deformaciones y tubos de apoyo podrían ser sacado normalmente | Caída de la altura 1.2m en la superficie del piso de azulejos, 3 veces para probar | |
Inflamabilidad | ardor horizontal | media pensión | Ul 94-2013 Rev.6-2016 Sección 7 |
Electricidad | resistencia dieléctrica | 24.4 Kv / mm | ASTM D149-09 (2013) Método A |
Rendimiento bajo entorno duro | Propiedades mecánicas e impermeables. | Sin grieta, decoloración, daño o deformación, IPX8 aprobar | 1. Prueba de calor seco (IEC 60068-2-2: 2008 PRUEBA BB): 90 ± 2 ℃, 168 horas; 2. Prueba de baja temperatura (IEC 60068-2-1: 2008test ab): -40 ± 2 ℃, 168 horas; 3. Ciclismo térmico Prueba: Tiempo de ciclo: 12h / Ciclo, ciclo Índice: 10 ciclos, total Duración: 120 horas; 4. prueba de calor húmedo, prueba cíclica (IEC 60068-2-30: 2005 PRUEBA DB): Ciclo Tiempo: 24h / Ciclo, Ciclo Índice: 10 ciclos, total Duración: 240 horas; 5. Prueba de calor húmedo, estado estable (IEC 60068-2-78: 2012 Prueba Cabina): Temperatura: 75 ± 2 ℃, Humedad: (95 ± 1) % Rh, total Duración: 1000 horas |
Test de envejecimiento | Envejecimiento de luz Test-UV exposición | Sin crack, decoloración, daño o deformación. gris escala: 4-5 IPX8 aprobar | ISO 4892-3: 2016Cycle1 & ISO 105-A02: 1993 / Cor.2: 2005 lámpara Tipo: UVA-340, 8H UV en (60 ± 3) ℃ BPT, 0.76W / (m² × nm) @ 340nm 4h condensación al (50 ± 3) ℃ BPT Exposición Duración: 1000 horas |
envejecimiento de ozono | Sin grieta, decoloración, daño o deformación, IPX8 aprobar | ASTM D1149-16 Método B Procedimiento B1 Temperatura: 40 ± 1 ℃ Ozono Concentración: 50 ± 5 pphm Exposición Duración: 72 horas | |
Material | EnvironmentalProtection | Rohs alcanzar | IEC 62321 SVHC |
Temperatura | temperatura de instalación | -40 ℃ – 60 ℃ | Consulte “Mecánico Propiedades ” y “Performance Bajo el medio ambiente |
temperatura de operacion | -60 ℃ – 90 ℃ | ||
temperatura de stock | -60 ℃ – 90 ℃ | ||
Nota: Este tiene un valor típico bajo prueba de laboratorio, y consulte COTRAN KC97 Prueba de SGS Informe.
Especificación
Modelo | Color | Solicitud | Paquete |
KC97-DIN | Gris oscuro (Color Puede ser personalizado) | 7 / 16 Conector DIN a 1 / 2-Inch puente | 50 PCS / Cartón |
KC97-4.3-10 | Gris oscuro (Color Puede ser personalizado) | 4.3-10 conector a 1 / 2-pulgadas puente Conector de tipo N a 1 / 2-Inch puente | 50 PCS / Cartón |
Kc97-7 / 8 | Gris oscuro (Color Puede ser personalizado) | 7 / 8-InchFeeder a 1 / 2-pulgadas puente | 50 PCS / Cartón |
Instrucciones de instalación
1. Poner cable de puente dentro del tubo, antes ConnectJumper al equipo

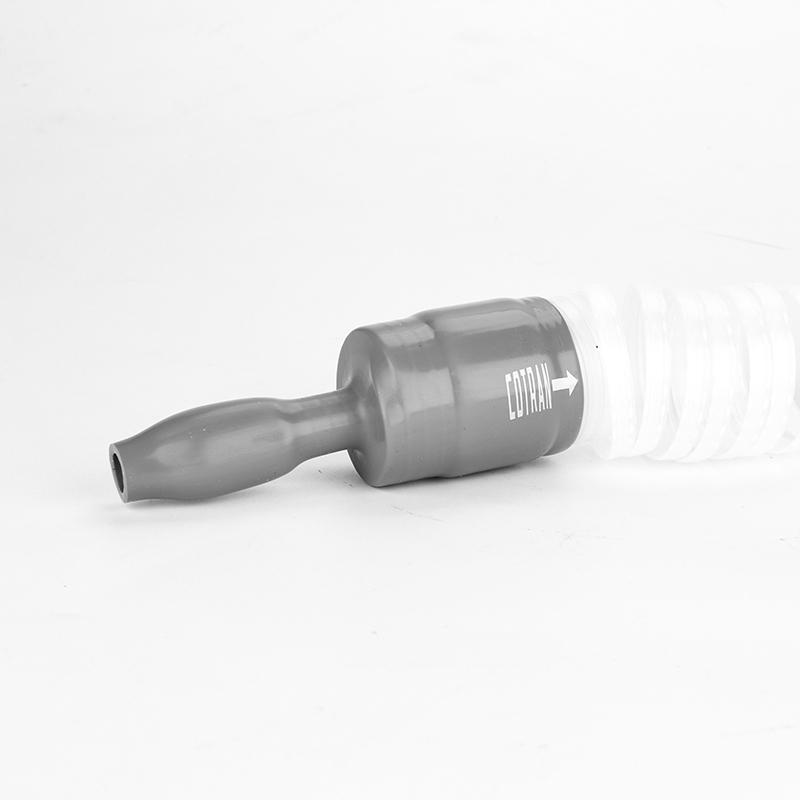

2. El símbolo de la flecha será la dirección de la tira de tracción, que generalmente debería estar a la baja
PASO 2
1. Sostenga el tubo, tire de la tira y rueda, lentamente por lentamente
2. Whenpull La tira blanca hasta que el tubo interior de plástico es la alineación horizontal del tubo de goma de silicona, sostenga el tubo del extracción en frío hacia arriba y se une a la parte inferior del conector en el equipo, asegúrese de la cubierta total de metal de la cubierta del tubo del conector
3. Mantenga firmemente el tubo para evitar que se mueva el tubo, mantenga la tira hacia abajo, redonda y redonda.
PASO 3
1. Mantenga firmemente la parte de la masilla, apretando varias veces toaccelerate Masilla unida en el conector y el puente, ayudan a un tubo de goma de silicona encogiéndose.
RECORDAR
Tirar de la dirección y Posición de montaje
